Инспекция OptiCon SPI 3D

Автоматическая оптическая инспекция 3D контроля нанесения паяльной пасты Goepel OptiCon SPI 3D  обеспечивают точное измерение всех параметров оттиска

Установки SPI-Line 3D обладают высокой точностью и производительностью соответствующей всем промышленным стандартам.

Оборудование отличаются от множества других систем проверки нанесения паяльной пасты тем, что обеспечивают по-настоящему точное измерение всех параметров оттиска. В процессе проверки, исследуется форма, высота, площадь поверхности, объем, смещение по осям X/Y и компланарность
нанесенного через трафарет материала. Также проверяется контактные площадки ИМС на наличие мостов.

Удобное программное обеспечение гарантирует минимальное время подготовки тест-программы.

Применение установок проверки качества нанесения паяльной пасты серии OptiCon SPI-Line 3D открывает новые возможности работы в рамках существующего технологического процесса:

• Обратная связь с автоматическим трафаретным принтером
• Соединение с установкой оптической проверки AOI/AXI и удаленной станцией ремонта

ВИД КАРТИНКИ OPTICON SPI-LINE 3D

ИННОВАЦИОННАЯ ТЕХНОЛОГИЯ ЗАХВАТА 3D ИЗОБРАЖЕНИЯ РАЗРАБОТАННАЯ В ГЕРМАНИИ. «MADE IN GERMANY»

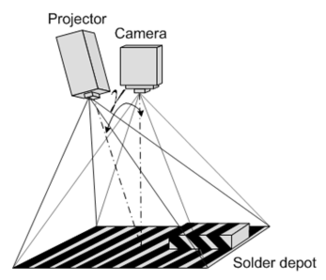

Оптическая система установки была специально разработана в Германии. Конструкция системы обеспечивает получение высокопрецизионного объемного изображения поверхности печатной платы с нанесенной паяльной пасты. Принцип работы основан на применении технологии структурированного освещения, без необходимости применения движущихся частей.

Камера и проектор работают синхронно, обеспечивая получение изображения с частотой 180 кадров в секунду. Благодаря такой высокой скорости работы, обеспечивается самая высокая производительность среди всех существующих установок 3D SPI.

Установка может быть оснащена тремя различными оптическими системами, работающими с разрешение 10, 15 и 20 мкм.

ПРЕЦИЗИОННОЕ ИЗМЕРЕНИЕ НАНЕСЕННОЙ ПАЯЛЬНОЙ ПАСТЫ

Программное обеспечение OptiCon SPI-PILOT обладает расширенными возможностями по оценке объема, высоты, площади, смещения X/Y, обнаружения КЗ, формы и компланарности оттиска.

Искривление печатной платы компенсируется в пределах до ± 5 мм с помощью механических и программных методов. Система гарантирует прецизионное измерение искривлённых в любую сторону плат.

OPTICON SPI-PILOT – НОВЫЙ СТАНДАРТ КАЧЕСТВА

Установка управляется с помощью сенсорного дисплея, а тестовая программа подготавливается с минимальными усилиями оператора, благодаря интуитивно понятному интерфейсу. При помощи использования встроенной системы помощи и мастера настроек SPI-Wizard тестовая программа создается всего за 10 минут.

Модуль импорта данных из формата Gerber и других форматов CAD-систем может обеспечить автоматическое создание тестовой программы.

Оператор может сохранять и оценивать полученное изображение с помощью модуля 3D визуализации. Модуль статистического анализа и управления производства (SPC) также доступен для использования.

Программный интерфейс SPI-Pilot: начальный экран

Модуль импорта данных Gerber и CAD форматов

Технические данные	GOEPEL OPTICON SPI 3D
Операционная система	Windows 7 (64 bit)
Интерфейс	SMEMA, Siemens, Sensor
Потребление электроэнергии	230 VAC / 2 kVA; сжатый воздух 6 bar, < 20 л/час
Направления перемещения ПП	left-right / right-left / left-left / right-right
Габаритные размеры (Г x Ш x В)	1000 мм x 1585 мм x 1520 мм
Вес	700 кг

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Автоматическая оптическая инспекция	GOEPEL OPTICON SPI 3D
Измеряемые значения	3D инспекция паяльной пасты: объем, площадь, высота
Камера	4 Мп, 180 fps
X/Y разрешение	20 / 15 / 10 мкм
Z разрешение	0,2 мкм
Z точность измерения	до 1 мкм
Z область измерения	1000 мкм
Скорость инспекции	90 / 51 / 20 см²/сек
Повторяемость измерения объема (на тестовой плате)	< 0.5% ± 3 σ
Повторяемость измерения (на печатной плате)	< 2% ± 3 σ
Подсветка	GOEPEL OPTICON SPI 3D
Макс. Размер ПП	510 мм x 510 мм
Мин. Размер ПП	80 мм x 80 мм
Максимальный зазор сверху	50 мм
Максимальный зазор снизу	30 мм
Макс. толщина ПП	5 мм
Мин. толщина ПП	0,3 мм
Макс. изгиб ПП	± 5 мм
Макс. вес ПП	5 кг
Формат для импорта данных	Gerber (RS-274-X, RS-274-D), CAD, ODB ++
Подготовка программы	менее чем за 10 минут
Удаленное программирование	да
