Микроскоп Ersa PL-550A

Агрегат для прецизионной (не хуже 10 мкм) видеоустановки компонетов с ультрамалым шагом и BGA. Дополнительные (на заказ) насадки на манипулятор для компонентов размером от 0,8мм. Подпружиненный держатель плат с плавным перемещением, совместимый со станциями ERSA IR550A plus. Вторая (подвижная) видеокамера бокового обзора служит для визуального контроля процесса оплавления в рабочей зоне станции IR550A plus в реальном времени.

Видеопозиционер Ersa PL550A/550AU является одним из принципиальных преимуществ универсальной паяльно-ремонтной станции ERSA IR550A является возможность функционального наращивания по ходу развития элементной базы электроники. Уже сегодня BGA с шагом 02-04 являются нормой. Чем меньше шаг выводов, тем сложнее обеспечить необходимую точность установки микросхем BGA (CSP) перед пайкой. Ручная установка пластиковых BGA при помощи меток или рамки, самопозиционирующихся при пайке, невозможна для микросхем BGA с малым шагом выводов, а также она невозможна для тяжелых керамических BGA. Именно в таких ситуациях выручает видеопозиционер PL550A / 550AU.

Процедура видеопозиционирования несложна. Микросхему кладут на площадку, куда она в итоге должна быть установлена точно, затем поднимают на вакуумной присоске над платой. В образовавшийся зазор между платой и микросхемой вводят оптическую головку, через зеркальную систему которой на монитор одновременно передаются изображения контактных площадок платы (с зеленой подсветкой) и выводов BGA (с красной подсветкой). С помощью сервоприводов управляя положением микросхемы, зафиксированной на присоске, и столика, добиваются максимального совмещения изображений выводов с контактными площадками. После этого микросхему мягко опускают на плату. Можно паять.

Установка PL550A c успехом используется в составе любого комплекта оборудования для работы с BGA/fine pitch QFP. Особое удобство она обеспечивает в тандеме с паяльно-ремонтной станцией ERSA IR550Aplus: перемещение платы с установленными компонентами осуществляется плавно в рамке-держателе на подшипниках, чем исключается опасность их смещения при транспортировке платы в зону нагрева. Модель PL550A оснащена подвижной видеокамерой для визуального контроля процесса пайки в реальном времени непосредственно в рабочей зоне станции IR550Aplus.

Агрегат PL550A может использоваться для точной установки ультрамалых компонентов в качестве видеоманипулятора. Дополнительные виды наконечников захвата перечислены ниже.

Характеристики:

• Рабочая температура: 0-40С
• Относительная влажность: 0-80%
• Вес: приблизительно 21кг
• Исполнение: антистатическое
• Электропитание для основного устройства: 100-230V, 50/60Гц
• Сила установки приблизительно 1,5N (вакуум, переключающий точку)
• Измерение компонентов максимально 40*40мм
• Освещение светодиодное рядное (отдельно регулируется для компонента и печатной платы)
• Светодиодное кольцевое для RPC камеры
• Рабочие параметры оптической системы и камеры RPC. Рабочее расстояние приблизительно 200мм
• Камера изменяется масштаб изображения 72 * (18* оптический, 4х цифровой) Стандарт (CCIR) Композитный PAL (FBAS)
• Видео выход BNC
• Баланс белого автоматический
• Разрешение 752 * 582 активных пикселей, > 460 линий ТВ линий
• Мин. чувствительность 3lx (F1.4)

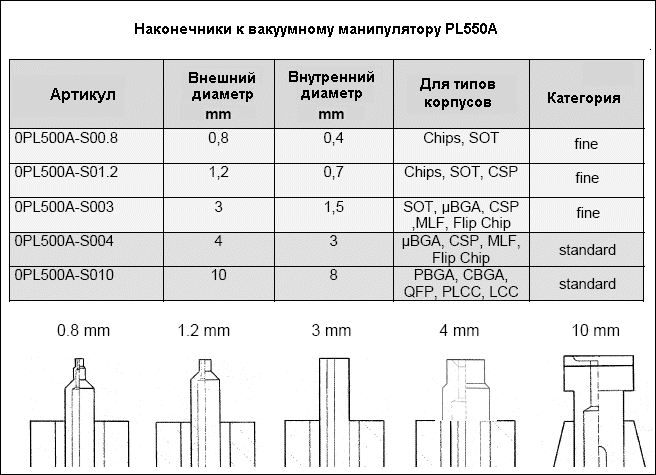

Наконечники к вакуумному манипулятору Ersa PL550A

Универсальный ремонтный центр ERSA IR550Aplus/PL550A в полной комплектации изображен на фото ниже.
