Принтер G-Duplex
Оборудовано с встроенной траверсой, G-Duplex способен сопрягать с любым двойным пути. Поставлено с транспортером 3 этапов и конфигурацией «спина к спине», это повышает производительность и эффективность работы. Тем не менее, также возможно работать независимо для того чтобы соединить вверх с любой одиночной линией SMT монтажа. Его высокая гибкость позволяет ему более эффективно управлять изменениями в производстве.
| ПРОИЗВОДИТЕЛЬНОСТЬ | |
| Возможность Выравнивания Машины | 2 Cmk @ ± 10 микронов Сигма 6 |
| Возможность Выравнивания Процесса | 2 Cpk @ ± 18 микронов Сигма 6 |
| Время Цикла Активной Зоны (исключая время печатания & чистки) | < 7.5 сек |
| Время Перестроения Продукта | < 3 мин. |
| Время установки нового продукта | < 10 мин. |
| ОБРАБОТКА ДОСКИ | |
| Макс. Размер (L x W) | 400 мм х 300 мм |
| Минута. Размер (L x W) | 50 мм х 50 мм |
| Толщина | 0.4~6 мм |
| Регулировка толщины PCB | Автоматический |
| Печатная плата макс. Вес | 3 кг |
| Зазор края PCB | 3 мм |
| Зазор дна PCB | 23 мм |
| Искривление печатной платы | Макс. 1% по диагонали |
| Способ Зажима | Выдвижной верхний зажим, управляемый двигателем боковой зажим |
| поддерживаемый метод | Магнитные штыри поддержки, адвокатские сословия, блоки, всасывание вакуума |
| конвейерная система | 3 этапа с встроенным траверсом |
| Направление Транспортера | L к R, R к L, R к R, L к L (программное управление) |
| Высота Транспортера | 900 ± 40 мм |
| скорость конвейера | Макс. 1500 мм/с |
| Регулировка Ширины Транспортера | Автоматический |
| ОПТИЧЕСКАЯ СИСТЕМА | |
| Поле зрения (FOV) | 10 мм х 8 мм |
| Фидуциарные Типы | Круг, треугольник, квадрат, Диамант, крест |
| Фидуциарный размер | 0.5~4.0 мм |
| Методология Видения | Цифровая камера CCD посмотрите вверх & вниз |
| 2D осмотр | Макс. 100 зон для проверки отсутствующих, недостаточный, наводя (std.) |
| ИНТЕРФЕЙС ОПЕРАТОРА | |
| Оборудование | ЖК-монитор, мышь и клавиатура |
| Операционная система (OS) | Windows 7 или выше |
| метод управления | Промышленный контролируемый ПК |
| Интерфейс Ввода-Вывода | Стандарт SMEMA |
| ПАРАМЕТРЫ ПЕЧАТИ | |
| Размер Рамки Трафарета (L X W) | Регулируемый, 470mm x 370mm до 650mm x 550mm |
| Зазор печати (snap-off) | 0~20 мм |
| Диапазон Регулировки Печатного Стола | X: ±3 мм, Y: ±7 мм: ± 2° |
| скорость печати | 6~200 мм/с |
| Ракельное Давление | 0.5~10кг (управление программы) |
| Ракельный Тип | Станд.: Металл: 280/350 / 420mm вариант: OPC & резина |
| Ракельный Угол | Станд. 60°, вариант 45°, 50°, 55° |
| система очистки | Автоматический влажный, сухой, вакуум (програмное обеспечение отборное) |
| ТРЕБОВАНИЯ К ОБЪЕКТАМ | |
| источник питания | AC220V ± 10% 50 / 60Hz |
| подача воздуха | 4 ~ 6Kgf / cm2 |
| потребляемая мощность | 2,5 кВт |

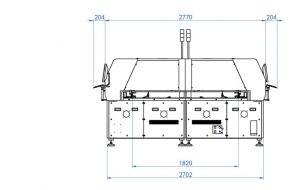

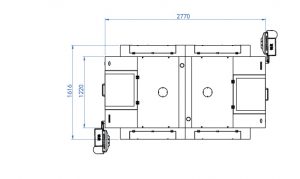

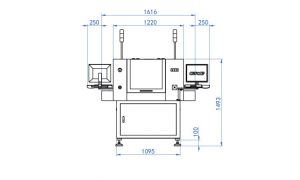

| Размер (исключая башню сигнала) (2 блока back-to-back) | 1,616 мм (L) 2,770 мм (W) x 1,493 мм (H) |
| Вес машины ( 2 единицы ) | 2000 кг |
| ВОЗМОЖНОСТИ |
| Автоматический распределитель пасты (OPC) |
| Система контроля диаметра завальцовки пасты (OPC) |
| Ракель OPC |
| Устройство Для Выравнивания Трафаретов |
| Система Контроля Отверстий Трафарета |
| Замкнутый контур SPI |
| Внешний блок развертки штрихкода для прослеживаемость PCB |
| Портативный блок развертки штрихкода, прослеживаемость скребка |
|
