Pmax-II сочетает из P-LED и P-Primo. Изготавливает ультра-длинные и большие платы. Pmax-II является воплощением принтера, который способен обрабатывать печатную плату длиной 1220 мм и шириной 800 мм. Как и все наши другие машины GKG, Pmax-II прошел многочисленные тесты подтверждающие высокое качество печати.
ПРОИЗВОДИТЕЛЬНОСТЬ
Возможность Выравнивания Машины
±25 микрон
Время Цикла Активной Зоны (исключая время печатания & чистки)
< 25 секунд
Время Перестроения Продукта
< 5 минут
Время установки нового продукта
< 10 мин.
ОБРАБОТКА ДОСКИ
Макс. Размер (L x W)
1220 мм х 800 мм
Минута. Размер (L x W)
100 мм х 65 мм
Толщина
0.4~10 мм
Регулировка толщины PCB
Автоматический
Печатная плата макс. Вес
10 кг
Зазор края PCB
3,5 мм
Зазор дна PCB
23 мм
Способ Зажима
Верхняя струбцина (ручная) & моторизованная бортовая струбцина
поддерживаемый метод
Станд. Магнитные штыри поддержки, блоки.
Направление Транспортера
L к R, R к L, R к R, L к (управление програмного обеспечения)
Высота Транспортера
900 ± 20 мм
скорость конвейера
Макс. 1500 мм/с
Регулировка Ширины Транспортера
Автоматический
ТРЕБОВАНИЯ К ОБЪЕКТАМ
источник питания
AC220V ± 10% 50 / 60Hz
потребляемая мощность
3kW
подача воздуха
4 ~ 6Kgf / cm2

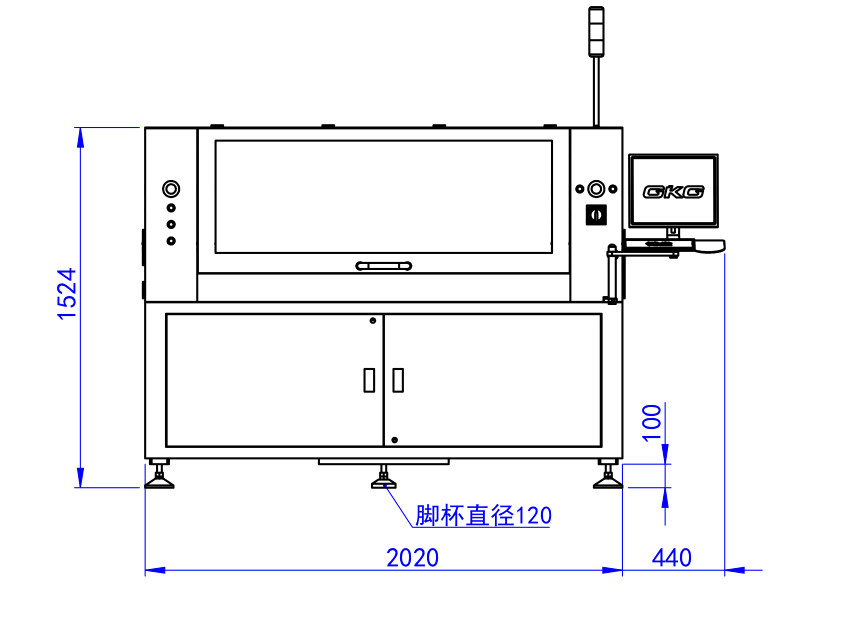

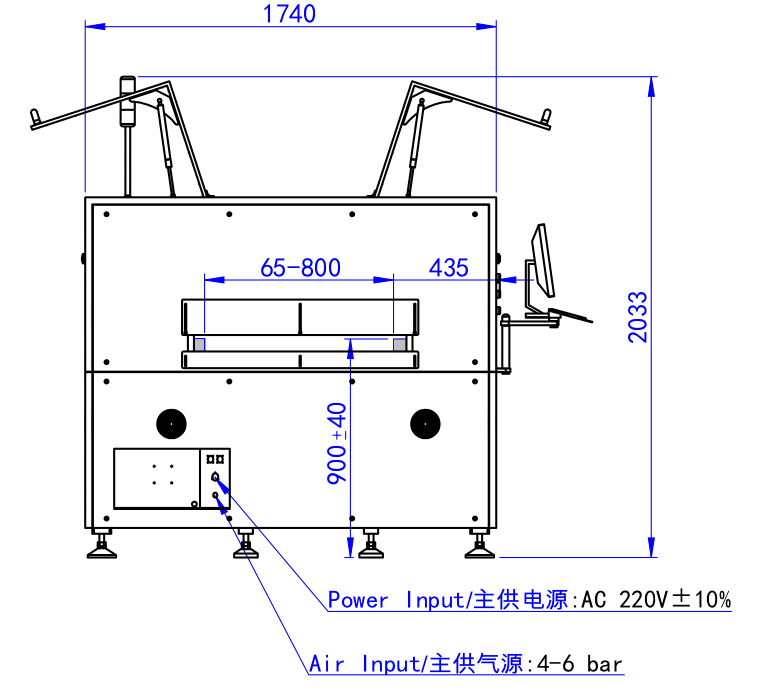

Размер (исключая башню сигнала)
2,020 мм (Ш) х 1,740 мм (Д) х 1,524 мм (ч)
Вес Машины
1800 кг
ВОЗМОЖНОСТИ
Воздух Условный (Внешний Тип)
Металлические И Резиновые Ракели
ИНТЕРФЕЙС ОПЕРАТОРА
Оборудование
ЖК-монитор, мышь и клавиатура
Операционная система (OS)
Windows 7 или выше
метод управления
Промышленный контролируемый ПК
Интерфейс Ввода-Вывода
Стандарт SMEMA
ПАРАМЕТРЫ ПЕЧАТИ
Размер Рамки Трафарета (L X W)
Регулируемый, 737 мм х 737 мм до 1500 мм х 1250 мм
Диапазон Регулировки Печатного Стола
X: ±20 мм, Y: ±20 мм/: ± 2°
скорость печати
5~150 мм/с
Ракельное Давление
0~30кг (управление программы)
Ракельный Тип
Станд.: Металл 720мм, 1,210 мм. Вариант: резина
Ракельный Угол
Станд. 60°, вариант 45°, 50°, 55°
система очистки
Автоматический влажный, сухой, вакуум (програмное обеспечение отборное)
ОПТИЧЕСКАЯ СИСТЕМА
Поле зрения (FOV)
8 мм х 6 мм
Фидуциарные Типы
Круг, треугольник, квадрат, Диамант, крест
Фидуциарный размер
0.5~4.0 мм
Методология Видения
Одиночная камера одновременно смотрит вверх / смотрит вниз
2D осмотр
Макс.100 зон для проверки отсутствующих & недостаточно
